產品應用： |
|

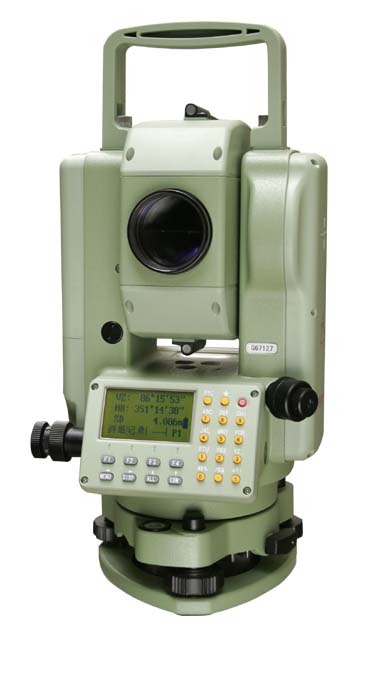

RTS630H系列全站儀是本公司最新推出的全站中文數字鍵盤全站儀，內置大容量內存和各種應用測量程序，功能強大、性能穩定、使用方便。適用于建筑放樣、道路放樣、地形地籍測量及控制點測量等測量工作。 |
|
|
|
性能特點： |
|
·鍵盤操作快捷 |
采用了功能軟鍵和數字鍵盤相結合的方式，操作方便、快捷，易學易用 |
|
·全面參數設置 |
多達12項參數的設置功能，可滿足于各種專業測量和工程測量 |
|
·內存文件化管理 |
采用了具體內存的程序模塊，僅存放坐標數據可達8000點以上，可方便進行內存管理 |
|
·多樣化數據采集 |
能自動記錄坐標數據和測量數據，可直接與計算機傳輸數據實現數字化測量 |
|
·坐標數據上傳 |
通過儀器自帶的下載軟件和數據線，可實現坐標數據在儀器和電腦間的雙向傳輸 |
|
·可選激光下對點 |
可調激光亮度、可調光斑大小，使得測量更加方便 |
|
|
|
技術特征: |
|
儀器型號 |
RTS632H |
RTS632HL |
RTS635H |
RTS635HL |
|
望遠鏡 |
|
鏡筒長 |
156mm |
|
成像 |
正像 |
|
物鏡有效直徑 |
Ф40mm |
|
放大倍率 |
30× |
|
視場 |
1°20′ |
|
最短視距 |
1.8m |
|
距離測量(良好天氣條件)*1 |
|
測程 |
單棱鏡 |
2200m |
|
三棱鏡 |
2600m |
|
精度 |
±(2+2×10-6·D)mm |
|
測量時間 |
標準/跟蹤1.5/0.7 ，初始：3s |
|
測距最小讀數 |
精密測量模式 |
1mm |
|
跟蹤測量模式 |
10mm |
|
溫度設定范圍 |
-40℃ ～ +60℃ 步長 1℃ |
|
大氣壓改正 |
600hPa-1500hPa 步長 1hPa |
|
棱鏡常數改正 |
-99.9mm ～ +99.9mm |
|
角度測量 |
|
讀數系統 |
光電增量編碼系統 |
|
最小讀數 |
(Degree) 1″/ 5″ |
|
(Gon) 0.3mgon/ 1.5 mgon |
|
精度*2 |
2″ |
5″ |
|
長水準氣泡 |
|
管型氣泡精度 |
30″/2mm |
|
圓型氣泡精度 |
8′/2mm |
|
補償器 |
|
范圍 |
±3′ |
|
光學對點器 |
|
精度 |
1/2000 |
/ |
1/2000 |
/ |
|
成像 |
正像 |
正像 |
|
放大倍率 |
3× |
3× |
|
視場 |
4° |
4° |
|
調焦范圍 |
0.5m ～ ∞ |
0.5m ～ ∞ |
|
激光對點器(可選) |
|
調焦范圍 |
/ |
0.5m ～ ∞ |
/ |
0.5m ～ ∞ |
|
工作距離 |
0.5 ～ 80 m |
0.5 ～ 80 m |
|
精度 |
1/2000 |
1/2000 |
|
顯示 |
|
類型 |
兩側點陣液晶顯示 |
|
照明 |
|
液晶屏 |
液晶背光 |
|
分劃板 |
有 |
|
電源 |
|
電池 |
|
工作電壓 |
7.2VDC(可充 Ni- MH 電池) |
|
工作時間 |
約8小時 (連續測距/角度測量) |
|
約12小時 (角度測量) |
|
充電器 |
FDJ6 110/220 V 充電時間約3.5小時 |
|
其他 |
|
內存容量 |
8000點 |
|
主機重量(帶電池) |
4.5kg |
|
體積 |
(W×D×H) 約160×155×360 mm |
|
溫度范圍 |
-20℃ ～ +50℃ |
|
I/O 上傳/下載 |
RS232c |
|
數據輸出 |
數據下載及格式轉換軟件 com600 |
備注：*1為良好天氣條件下（無霧，能見度30KM） *2依據GB10049/DIN18723 |
