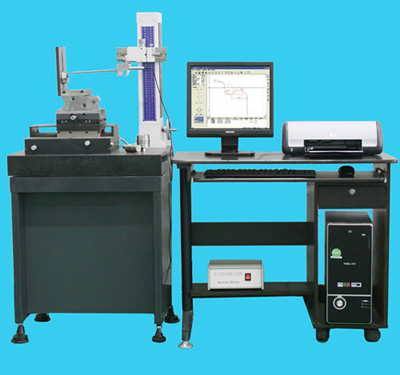

XZ-150G輪廓測量儀

詳細信息

產品名稱：XZ-150G輪廓測量儀

產品型號：XZ-150G

產品產地：國產

XZ-150G輪廓測量儀

型號：XZ-150G

XZ-150G輪廓測量儀產品描述：

XZ-150G輪廓測量儀應用范圍：

該型儀器可測量各種機械零件的素線和截面輪廓形狀參數，在軸承行業中可測量各種零件的直線度、平行度、傾斜度、角度處理、圓處理（直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓的心距離、圓心到直線距離）、點線處理（交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離）、對數曲線、槽寬、槽深、溝邊距、溝心距、傾斜度、水平距離、垂直距離等形狀參數。

XZ-150G輪廓測量儀主要特點：

1．具有XZ-230型儀器的檢測功能，體積小、成本低，較適合中小型企業；

2．直線運動導軌采用封閉式精密氣浮導軌，精度保持長久，直線移動精度高，性能更穩定，儀器使用壽命長；

3．直線運動導軌位移數據采集采用精密直線光柵，定位精度高，穩定性好；

4．儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；

5．測量結果可根據標注需要任意旋轉。

6．強大的誤差補償功能，使測量結果更精確；

7．測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；

8．設計特殊裝配夾具，方便工件的裝夾調整，大大提高了測量效率；

9．使用范圍廣，測量范圍大；量程6mm。

XZ-150G輪廓測量儀主要參數

項目型號		XZ-150G型
氣浮工作臺	氣浮形式	閉式
移動精度	Z:≤0.2um/100mm
光柵尺	精度	X:≤5um/150mm	X:≤3um /150mm
產地	國產	進口
傳感器	量程	6mm(可擴展)
分辨率
測量范圍	軸	Ф1-100 mm
套	≤Ф200 mm
長度	140 mm
其他	標配附件
可選附件
工作臺移動速度		0.2-0.4mm/s
		機械調速（分三檔）
所需電源		220V 50Hz 0.5Kw
所需氣源壓力		純凈空氣≥0.5Mpa

XZ-150G輪廓測量儀基本配置：

XZ-150G輪廓測量儀由機械部分、電器部分和專用軟件組成。其基本配置：

	序號	名稱	數量	備注
機械部分	1	形狀測量儀主體	1
	2	萬向精密調整臺	1套
	3	立柱系統	1
	4	氣浮導軌	1
	5	微動工作臺	1
	6	電感傳感器	1
	7	測量杠桿機構	1
	8	長測桿、轉接測桿	1
		小測桿	2
	9	測頭		球形2個、斧形4個、尖形2個
	10	基準靠板	1套
	11	直線光柵	1
	12	儀器使用說明書	1
	13	專用工具箱	1
	14	整機檢驗合格證	1	出廠檢定證書
電器部分	15	電腦顯示器、打印機	各1臺
	16	信號模擬板	1
	17	AD信號數字板	1
	18	運動控制卡	1
	19	電器專用電源箱	1	電機控制板、電機驅動器
	20	電器專用連接線	3
軟件	21	專用測量軟件	1	光盤

XZ-150G輪廓測量儀可選附件：

傳感器測桿、正弦規、V型工作臺、傳感器測頭、調整平臺
