| 產品名稱：JTT-D電線電纜投影儀 |
| 產品型號：JTT-D |
| 產品產地：國產 |
 |

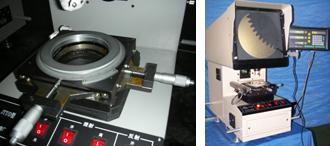

JTT-D電線電纜投影儀
型號：JTT-D
JTT-D電線電纜投影儀主要用途：
投影儀是光學計量儀器中檢測效率較高的一種儀器,它利用光學放大投影原理將被測件輪廓或表面狀況按準確倍率放大到投影屏上,進行輪廓比較法測、測微鼓讀數坐標測量、對比測量、還可用透明紙描繪及表面狀況觀察，對復雜零件輪廓的測理精確訊速。是一種精密高效、操作簡便、廣泛應用于科研機構、檢驗部門與生產車間測量細微零件的精密光學計量儀器。
投影儀廣泛用于電線電纜、紡織纖維、鐘表零件、半導體器件、儀表元件、工具、刀具、專用量規、寶石軸承、生物切片、法醫、公安等檢測工人和其它需要將被測件投影放大觀
JTT-D電線電纜投影儀的詳細資料：
JTT-D電線電纜投影儀技術規格
投影屏直徑 300mm
放大倍率20×，（10×，50×，100×選用）
載物臺玻璃直徑110mm
坐標測量范圍 X向 0-25mm，0-50mm 角度測量范圍 0-360°
Y向 0-25mm，0-50mm 角度分劃最小值 1°
測微鼓最小分度值 0.01mm 角度游標分劃值 6＇
JTT-D電線電纜投影儀結構特點
本儀器視被測零件具體情況可方便的采用反射照明、透射照明或透射反射雙重照明。光源強度可由儀器底座上的開關調節。儀器上裝有20×物鏡（10×，50×，100×特鏡供操作者選用）。被測件能進行縱向、橫向和旋轉運動，讀數精度高。投影屏上有蜜字形刻線，值直角坐標和角度測量對準之用。
