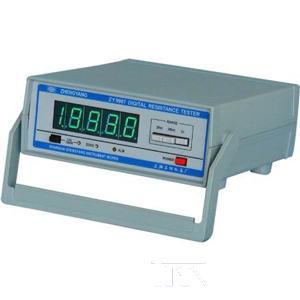

| 產品名稱：ZY9987數字微歐計 |
| 產品型號：ZY9987 |
| 產品產地：國產 |
 |
|
ZY9987數字微歐計詳細內容：
ZY9987數字微歐計使用說明書：
1.用途和特點
ZY9987型是數字化臺式低值電阻測試專用儀表，適宜于專業生產單位和使用單位，用來檢測直流低值電阻，特別適宜于檢測各類分流器電阻，以及各種開關、繼電器觸點接觸電阻、金屬材料電阻和各種線纜電阻等。儀器主要特點如下：
1.1采用字高20mm綠色LED數碼管顯示測量值，清晰、醒目。采用凱爾文四端式測量方法，測試精度高。
1.2儀器共設20 mΩ、200 mΩ和2 Ω三個量程，與多量程通用儀表相比，具有體積小、重量輕、價格低和可靠性好等特點。
1.3內附標準電阻，用戶勿需借助外接標準就能對儀器的準確度進行檢查和校準。
2.主要技術指標
2.1使用環境：參比條件：溫度20±2℃ 相對濕度40％~60％
標稱條件：溫度5~35℃ 相對濕度25％~75％
2.2量程及相關參數：
2.3電源：AC220±22V,50HZ,功耗約10W。
2.4外形尺寸：240mm(寬)×90mm(高)×240mm(深)
2.5質量（重量）：約1.5kg
3.工作原理
工作原理框圖。
4.結構
儀器前面板、后面板結構。
5.使用方法
5.1準備：接上電源線和測量導線，接通電源，按下“POWER”電源開關，預熱30分鐘。
5.2校準：按下最低量程的量程開關。
a.調零：將測量線測試點按圖示連接，調節“ZERO”調零電位器，使數顯值為0。
b.滿度校準：按下校準開關，調節其右邊電位器，使數顯值為19900。校準完畢，應將校準開關復位。
5.3測量：根據被測電阻大小，適當選擇量程。被測電阻按圖示的四端鈕方式從測量端接入，則LED數碼管便立即顯示測量值。當被測值超出量程時，顯示閃爍的0000，表示溢出，此時應該改變量程；當被測值超過量程過大，乃至開路，開路報警ALM燈亮，數顯顯示0。
6.注意事項
6.1儀器所附測試導線采用四端鈕引線法可完全消除引線電阻和接觸電阻對測量結果帶來的影響。如果改用自備測量導線及測量夾具，則必須采用正確的四端鈕接線法，所用工夾具和接插件不應產生寄生電勢，以確保測試精度。
6.2儀器只能測量無大電感的直流電阻，嚴禁市電電壓和高壓靜電從測量端輸入。
7．成套性
a.合格證 1份
b.使用說明書 1份
c.電源線 1份
d.ZY9620A測量導線 1副
e.專用測量導線 1副 |
