| 產品名稱：UL水平燃燒試驗裝置 |
| 產品型號：UL |
| 產品產地：浙江 江蘇 |
 |

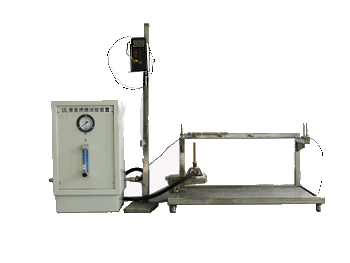

UL水平燃燒試驗裝置
|
品名規格 |
UL1581燃燒試驗室(Ul1581 Flame Laboratory) |
|
適用標準 |
總則：本試驗裝置滿足UL1581-2001第1060節（垂直燃燒和FT1試驗）、1080節（VW-1燃燒試驗）、1100節（水平試樣/FT2燃燒試驗）要求。 |
|
試驗箱體 |
1、本試驗箱體采用鋁合金框架＋電解板靜電噴涂，具有外觀美觀、防銹防腐等特點
2、箱體頂部設有強力抽風排煙系統，在試驗完成時，與送風系統同時打開，能將廢氣排出到室外；試驗過程中，此系統為封閉狀態。
3、箱體后側面設有送風門。在試驗完成時，抽風系統打開時，向箱內送風，試驗過程中，此風門需關閉，將廢氣全部排出約需2分鐘。
4、箱體正面設有試驗過程中可以密封的鋼化玻璃觀察窗，便于觀察試驗情況。
5、在玻璃觀察窗下方開有一個可以將手和胳膊伸到試驗箱的進行操作的孔，此孔裝有密封手套，操作者利用密封手套進行操作燃燒噴燈，配備密封手套一雙。
6、試驗箱體規格：220X130X165（CM），容積：4.8m3 |
|
測溫系統 |
1、熱傳感器（銅制導管和熱電偶）—導管結構應為傳導率極高的電解銅（提供相應電解銅的密度）。長度為19.14±0.02mm；直徑為9mm，末鉆孔前重量為10g±0.05g.（另附送一個不裝熱電偶的感溫銅頭一個）
2、K型熱電耦，英國產 0.5mm直徑的不銹鋼管做外套。
3、臺灣產手持式數顯溫度表和K型熱電耦相匹配。可長時間工作在1000度溫度。
4、溫度測試系統為：活動式，測溫時將其置于試驗箱內，進行測溫。配備測溫裝置一套。
5、配備電子秒表：精確到0.1S（在測溫校驗時備用） |
|
試驗裝置及試驗夾具 |
1、試驗裝置：試驗支架與燃燒噴燈
2、試驗支架：由不銹鋼制作，分水平支架與垂直支架獨立式，即FT1、FT2、VW-1三種規格。垂直支架與噴燈所在平面與觀察窗平面平行，便于觀察與操作。
3、燃燒噴燈：美國原裝噴燈滿足ASTM D 5025-99要求，標準功率：噴燈為50-500W可調。噴氣口直徑：0.90±0.03mm，噴口長度：1.60±0.05mm，噴燈管子直徑為9.5mm .噴口距空氣進口高度為100mm；噴燈角度：水平為90度，垂直為20度（縱向軸線保持在垂直平面上且與垂直方向產生20°的夾角）
4、楔形座：噴燈安裝在楔子上，楔子為木質材料，尺寸完全按照UL1581制作。楔子用鉸鏈與底座相連，可以快速的離開試樣及返回原位。整個操作過程為人工操作，可適時的調整噴燈位置，克服自動裝置在試驗過程中試樣變形不能調整噴燈位置的缺點。（UL專家特別指定要適時調整噴燈位置）
5、配備可以測量水平和垂直燃燒時內、外焰的標尺一套。
6、配備500MM精確到1MM的鋼尺一把，以備試驗用。 |
|
燃氣及試驗耗材 |
1、燃氣：甲烷（純度98%以上，要由供應商憑證書證明），熱值998BTU（英國熱量單位）/立方英尺。每立方米37.1兆焦耳。（自備）
2、脫脂棉花與牛皮紙(自備) |
|
流量控制系統： |
1、主要包括：流量計、減壓閥、壓力計，背壓力管均采用美國原裝產品。
2、流量計：流量量程1000ml/min
3、燃燒減壓閥：1個，可將氣體流量調節器至10磅/立方英寸
4、背壓力管：量程為36英寸，分析度為2mm。
5、背壓力液體：為綠油，密度為1.0，跟水混合使用。，
6、可選配美國APBUCK公司的流量校準儀：規格：1CC/min~6000CC/min（對玻璃轉子流量計進行校準用）（價格另計） |
|
計時系統與燃燒次數累計系統 |
本試驗裝置提供燃燒次數、燃燒計時、持燃燒計時與延燃計時三個計時系統，三個計時器的功能如下：
1、 燃燒計時：當燃燒著了的噴燈到達規定位置時，自動記錄噴火時間（按規定設定：如燃燒15S），試驗員通過觀察所設定的時間，當噴火時間到達瞬間，手很快轉動楔形架，移開噴燈。
2、 停燃計時： 當供火停止后停燃時間自動計時，此時可根據設定時間或試樣延燃狀態來控制是否進行下一次供火。
3、 延燃計時：當供火停止后延燃時間自動計時，當試樣立即按下延燃停上按鈕，或腳踏開關，此時延燃計時器上顯示的數值就是試樣的延燃時間。；
4、 燃燒時間與停燃時間都由單片機控制，選擇不同的模式便有與UL1581標準相對應的時間設定。當到達要求時間的前3秒，儀器以1秒1響的聲音進行提示，大大提高了時間的準確性。 |
