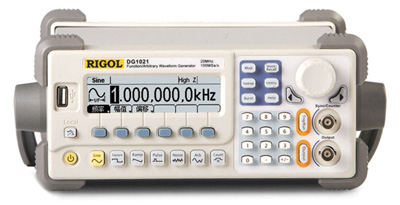

產品名稱：DG1022函數發生器,任意波形發生器

產品型號：DG1022

產品產地：北京

DG1022函數發生器,任意波形發生器應用:

1. 模擬傳感器和實際環境信號
2. 電路功能測試
3. IC芯片測試

產品型號	DG1022
最高輸出頻率	20 MHz
接口	USB Host，USB Device

DG1022函數發生器,任意波形發生器特點及優點:

1. DG1022函數發生器,任意波形發生器直接數字頻率合成技術（DDS），得到精確、穩定、低失真的輸出信號
2. DG1022函數發生器,任意波形發生器雙通道輸出，可實現通道耦合，通道復制
3. DG1022函數發生器,任意波形發生器100MSa/s采樣率
4. DG1022函數發生器,任意波形發生器輸出5種基本波形，內置48種任意波形
5. DG1022函數發生器,任意波形發生器可編輯輸出14 bit、4 kpts點的用戶自定義任意波形
6. DG1022函數發生器,任意波形發生器具有豐富的調制功能，輸出各種調制波形：調幅（AM）、調頻（FM）、調相（PM）、二進制頻移鍵控（FSK）、線性和對數掃描（Sweep）及脈沖串（Burst）模式

7. DG1022函數發生器,任意波形發生器豐富的輸入輸出：外接調制源，外接基準10MHz時鐘源，外觸發輸入，波形輸出，同步信號輸出
8. DG1022函數發生器,任意波形發生器支持即插即用USB存儲設備，并可通過USB存儲設備存儲、讀取波形配置參數及用戶自定義任意波形，以及進行軟件升級
9. DG1022函數發生器,任意波形發生器標準配置接口：USB Host&Device
10. DG1022函數發生器,任意波形發生器與DS1000系列示波器無縫對接，直接獲取示波器中存儲的波形并無損地重現
11DG1022函數發生器,任意波形發生器.圖形化界面可以對信號設置進行可視化驗證
12. DG1022函數發生器,任意波形發生器中英文嵌入式幫助系統

DG1022函數發生器,任意波形發生器性能參數:

DG1022
波形	正弦波，方波，鋸齒波，脈沖波，白噪聲等
正弦波	1 μHz ∼ 20 MHz
方波	1 μHz ∼ 5 MHz
脈沖	500 μHz ∼ 3 MHz
鋸齒波	1 μHz ∼ 150 kHz
白噪聲	5 MHz帶寬 (-3 dB)
任意波	1 μHz ∼ 5 MHz
分辨率	1 μHz
準確度	90天內±50 ppm 1年內±100 ppm 18°C - 28°C
溫度系數	<5 ppm/°C
正弦頻譜純度
諧波失真	< 1 VPP > 1 VPP DC ∼ 20 kHz-70 dBc-70 dBc 20 kHz ∼ 100 kHz-70 dBc-60 dBc 100 kHz ∼ 1 MHz-55 dBc-50 dBc 1 MHz ∼ 10 MHz-45 dBc-40 dBc
總諧波失真	DC ∼ 20 kHz0.06%
方波信號特性
上升/下降時間	< 20 ns (10% ∼ 90%)
過沖	< 5%
占空比	1 μHz ∼ 3 MHz	20% ∼ 80%
	3 MHz（不包含）∼ 4 MHz	40% ∼ 60%
	4 MHz（不包含）∼ 5 MHz	50%
不對稱性 (在50% 占空比下)	周期的1% + 20 ns
抖動	6 ns + 周期的0.1%
脈沖信號特性
脈沖寬度	******2000 s：最小20 ns，最小分辨率1 ns
過沖	< 2%
抖動	6 ns + 周期的100 ppm
任意波特性	通道1	通道2
波形長度	4 kpts	1 kpts
垂直分辨率	14 bits (including sign)	10 bits (including sign)
采樣率	100 MSa/s	100 MSa/s
最小上升/下降時間	35 ns	35 ns
抖動 (RMS)	6 ns + 30 ppm	6 ns + 30 ppm
非易失存儲（共10個）	10個波形	10個波形
輸出特性	通道1	通道2
幅度	2 mVPP ∼ 10 VPP（50 Ω） 4 mVPP ∼ 20 VPP（高阻）	2 mVPP ∼ 3 VPP（50 Ω） 4 mVPP ∼ 6 VPP（高阻）
垂直分辨率(100 kHz)	設置值的± 1% ± 1 mVPP	設置值的± 1% ± 1 mVPP
幅度平坦度 (相對100 kHz正弦波)	<100 KHz 0.1 dB (± 1%)	<100 KHz 0.1 dB (± 1%)
	100 KHz ∼ 5 MHz 0.15 dB (± 1.5%)	100 KHz ∼ 5 MHz 0.15 dB (± 1.5%)
	5 MHz ∼ 20 MHz 0.3 dB (± 3.5%)	5 MHz ∼ 20 MHz 0.3 dB (± 3.5%)
直流偏移	通道1	通道2
范圍（峰值AC＋DC）	±5 V （50 Ω） ±10 V （高阻）	±1.5 V （50 Ω） ±3 V （高阻）
偏移精度	偏移設置的± 2% 幅度的± 0.5%± 2 mV	偏移設置的± 2% 幅度的± 0.5%± 2 mV
AM調制（CH1）
載波	正弦，方波，鋸齒波，任意波（DC除外）
源	內部/外部
調制波	正弦，方波，鋸齒波，三角波，噪聲，任意波 (2 mHz ∼ 20 kHz)
調制深度	0% ∼ 120%
FM調制（CH1）
載波	正弦，方波，鋸齒波，任意波（DC除外）
源	內部/外部
調制波	正弦，方波，鋸齒波，三角波，噪聲，任意波 (2 mHz ∼ 20 kHz)
頻偏	DC ∼ 5 MHz
PM調制（CH1）
載波	正弦，方波，鋸齒波，任意波（DC除外）
源	內部/外部
調制波	正弦，方波，鋸齒波，三角波，噪聲，任意波 (2 mHz ∼ 20 kHz)
相偏	0 ∼ 360°
FSK調制（CH1）
載波	正弦，方波，鋸齒波，任意波（DC除外）
源	內部/外部
調制波	50%占空比的方波 (2 mHz ∼ 50 kHz)
掃頻（CH1）
載波	正弦，方波，鋸齒波，任意波（DC除外）
類型	線性或指數
方向	上 / 下
掃頻時間	1 ms ∼ 500 s ± 0.1%
觸發源	手動，外部或內部
脈沖串（CH1）
波形	正弦，方波，鋸齒波，脈沖，噪聲和任意波（DC除外）
類型	計數（1 ∼ 50,000個周期），無限，門控
起止相位	-180° ∼ +180°
內部周期	1 μs ∼ 500s ± 1%
門控源	外部觸發
觸發源	手動，外部或內部
頻率計指標
測量功能	頻率、周期、正/負脈沖寬度、占空比
頻率范圍	單通道: 100mHz ~ 200MHz
頻率分辨率	6位/秒
觸發方式	觸發電平可手動/自動調整
	觸發電平范圍：±3 V （0.1％~ 100％）
	分辯率：6 mV
顯示
顯示類型	黑白液晶顯示器
顯示分辯率	256水平 × 64垂直
電源
電源電壓	100 ∼ 240 VACRMS，45 ∼ 440 Hz，CAT II
耗電	小于40 W
尺寸	寬	232 mm
	高	108 mm
	深	288 mm
重量	2.7 kg
