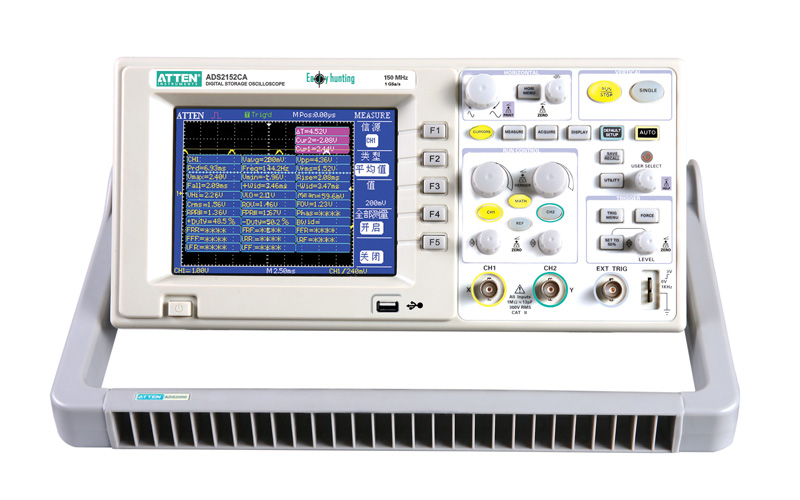

| 產品名稱：ADS2152SA數字示波器 |
| 產品型號：ADS2152SA |
| 產品產地：深圳 |
 |
|
型號/指標 |
ADS2152CA/SA |
|
帶寬 |
150MHz |
|
通道數 |
2 |
|
實時采樣率 |
1GSa/s |
|
等效采樣率 |
50GSa/s |
|
顯示 |
彩色/單色(320*240)5.7” LCD |
|
上升時間 |
＜2.3ns |
|
輸入阻抗 |
1MΩ||13Pf，50Ω |
|
輸入通道耦合 |
直流、交流、接地 |
|
水平掃描范圍 |
2.5nS/div - 50S/div Roll:100mS/～50S/div(1-2-5順序) |
|
垂直靈敏度 |
2mV-5V/div(1-2-5順序) |
|
垂直分辨率 |
8 bit |
|
存儲深度 |
單通道4K-1M |
|
波形捕獲率 |
最高超過1000次/秒 |
|
存儲/調出 |
提供2組參考波形、20組普通波形、20種設置內部?jī)?chǔ)存/調出功能；支持U盤外部?jī)?chǔ)存/調出功能。 |
|
Pass/Fail功能 |
支持 |
|
數字濾波功能 |
低通濾波，高通濾波，帶通濾波，帶阻濾波 |
|
光標測量 |
手動模式、追蹤模式、自動測量模式 |
|
顯示模式 |
MAIN，WINDOW，WINDOW ZOOM，ROLL，X-Y |
|
觸發類型 |
邊沿、視頻(奇數場、偶數場、所有行、指定行)脈寬、延遲多種觸發方式 |
|
觸發源 |
CH1、CH2、Ext、Ext/5、 Ext/5（50Ω）、AC LINE |
|
觸發模式 |
自動、正常、單次 |
|
數學運算 |
+、-、*、/、反相 |
|
FFT：窗模式：Hanning, Hamming, Blackman, Rectangular 采樣點：1024 points | |
|
自動測量種類
(32種)
|
最大值, 最小值, 頂端值，底端值，峰峰值, 平均值，周期平均值, 均方根，周期均方根，幅值，上升過激，上升前激，下降過激，下降前激，上升時間, 下降時間, 頻率, 周期, 脈寬，正脈寬, 負脈寬，正占空比，負占空比，相位，F(xiàn)RR，F(xiàn)RF，F(xiàn)FR，F(xiàn)FF ，LRR，LRF，LFR，LFF |
|
采樣方式 |
實時采樣、等效采樣 |
|
平均次數 |
4，16，32，64，128，256 |
|
XY方式 |
相位移：±3 degrees
支持5KSa/s～200MSa/S采樣率(1-2-5順序) |
|
李沙育圖形 |
帶寬：150 MHz
相位差：±3 degrees |
|
顯示語言 |
多種語言 |
|
在線幫助功能 |
支持中英文在線幫助功能 |
|
電源電壓 |
100～240VAC，47Hz～440Hz，50VA Max |
|
尺寸以及重量 |
300*150*290mm 約4.6kg |
|
附件 |
(1:1、10:1)探頭*2，電源線，EasyScope電腦軟件系統，說明書
USB Host:支持U盤升級及固件升級；
USB Device:支持PictBridge 直接打印及與PC連接。 |
|
選件 |
GPIB通訊模塊，串口模塊，Pass/Fail接口模塊 |
