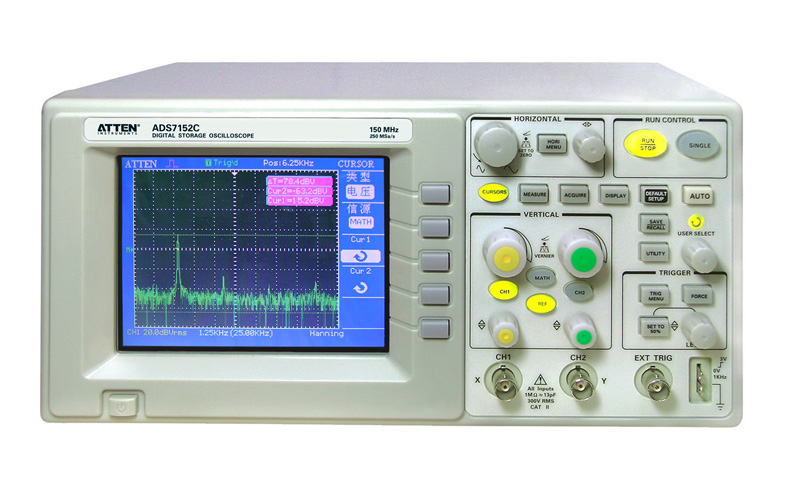

| 產品名稱：ADS7152C數字示波器, ADS7152S數字示波器 |
| 產品型號：ADS7152C, ADS7152S |
| 產品產地：深圳 |
 |
|
型號/指標 |
ADS7202C/S |
ADS7152C/S |
ADS7102C/S |
ADS7062C/S |
ADS7042C/S |
ADS7022C/S |
|
帶寬 |
200MHZ |
150MHZ |
100MHZ |
60MHZ |
40MHZ |
25MHZ |
|
實時采樣率 |
500MSa/s | |||||
|
等效采樣率 |
50GSa/s | |||||
|
上升時間 |
<1.8ns |
<2.3ns |
<3.5ns |
<5.8ns |
<8.8ns |
<14ns |
|
輸入阻抗 |
1MΩ||13pF，50Ω |
1MΩ||13pF | ||||
|
時基范圍 |
2.5ns/div-50s/div |
5ns/div-50s/div |
10ns/div-50s/div |
25ns/div-50s/div | ||
|
Roll：100ms-50s/div | ||||||
|
顯示 |
彩色/單色(320*240)5.7” LCD | |||||
|
型號/指標 |
ADS7202CA/SA |
ADS7152CA/SA |
ADS7102CA/SA |
ADS7062CA/SA |
|
帶寬 |
200MHZ |
150MHZ |
100MHZ |
60MHZ |
|
實時采樣率 |
1GSa/s | |||
|
等效采樣率 |
50GSa/s | |||
|
上升時間 |
<1.8ns |
<2.3ns |
<3.5ns |
<5.8ns |
|
輸入阻抗 |
1MΩ||13pF，50Ω |
1MΩ||13pF | ||
|
時基范圍 |
2.5ns/div-50s/div |
5ns/div-50s/div | ||
|
Roll：100ms-50s/div | ||||
|
顯示 |
彩色/單色(320*240)5.7” LCD | |||
|
型號/指標 |
ADS7000系列產品共同規格 | |
|
通道數 |
雙通道+外觸發 | |
|
垂直靈敏度 |
2mv-5v/div(1-2-5順序） | |
|
垂直分辨率 |
8bit | |
|
存儲深度 |
單通道4K-1M/CH | |
|
波形捕獲率 |
最高超過1000次/秒 | |
|
輸入耦合 |
直流、交流、接地 | |
|
最大輸入電壓 |
400v（峰峰值） | |
|
觸發類型 |
邊沿、脈沖、視頻、延遲 | |
|
觸發模式 |
自動、正常、單次 | |
|
觸發源 |
CH1、CH2、Ext、Ext/5、AC Line | |
|
儲存/調出 |
2組參考波形、10組普通波形、10組設置 | |
|
自動測量類型 |
最大值、最小值、峰峰值、平均值、均方根、周期、頻率、上升時間、下降時間、正脈寬、負脈寬 | |
|
采樣模式 |
實時采樣、等效采樣 | |
|
平均次數 |
4、16、32、64、128、256 | |
|
數學運算
|
+、-、*、/、反相 | |
|
FFT |
窗模式：Hanning、Hanmming、Blackman、Rectangular | |
|
采樣點：1024點 | ||
|
XY方式
|
相位移：±3degrees
支持5KSa/s-200MSa/s采樣率 | |
|
顯示語言 |
多種語言 | |
|
電源電壓 |
100-240VAC、47HZ-440HZ、50VA Max | |
|
尺寸及重量 |
300mm x 150mm x 290mm, 約4.6kg | |
|
附件 |
(1:1、10:1)探頭*2、USB接口、電源線、EasyScope電腦軟件系統、說明書 | |
|
選件 |
GPIB通訊模塊、Pass/Fail接口模塊 | |
|
型號/指標 |
ADS7152C/S |
|
帶寬 |
150MHz |
|
通道數 |
2 |
|
實時采樣率 |
500MSa/s |
|
等效采樣率 |
50GSa/s |
|
顯示 |
彩色/單色(320*240)5.7” LCD |
|
上升時間 |
＜2.3ns |
|
輸入阻抗 |
1MΩ||13Pf，50Ω |
|
水平掃描范圍 |
2.5nS/div - 50S/div Roll:100mS/～50S/div(1-2-5順序) |
|
垂直靈敏度 |
2mV-5V/div(1-2-5順序) |
|
垂直分辨率 |
8 bit |
|
存儲深度 |
單通道4K-1M |
|
波形捕獲率 |
最高超過1000次/秒 |
|
存儲/調出 |
提供2組參考波形、10組普通波形、10種設置儲存/調出功能 |
|
顯示模式 |
MAIN，WINDOW，WINDOW ZOOM，ROLL，X-Y |
|
觸發類型 |
邊沿、視頻(奇數場、偶數場、所有行、指定行)脈寬、延遲多種觸發方式 |
|
觸發源 |
CH1、CH2、Ext、Ext/5、 Ext/5（50Ω）、AC LINE |
|
觸發模式 |
自動、正常、單次 |
|
數學運算 |
+、-、*、/、反相 |
|
FFT：窗模式：Hanning、 Hamming、 Blackman、 Rectangular 采樣點：1024 points | |
|
自動電壓測量種類 |
最大值, 最小值, 峰峰值, 平均值, 有效值 |
|
自動時間測量種類 |
周期,頻率,上升時間, 下降時間, 正脈寬, 負脈寬 |
|
采樣方式 |
實時采樣、等效采樣 |
|
平均次數 |
4，16，32，64，128，256 |
|
顯示語言 |
多種語言 |
|
XY方式 |
相位移：±3 degrees
支持5KSa/s～200MSa/S采樣率(1-2-5順序) |
|
電源電壓 |
100～240VAC，47Hz～440Hz，50VA Max |
|
輸入通道耦合 |
直流、交流、接地 |
|
李沙育圖形 |
帶寬：150 MHz
相位差：±3 degrees |
|
尺寸以及重量 |
300*150*290mm 約4.6kg |
|
附件 |
(1:1、10:1)探頭*2，USB接口，電源線，EasyScope電腦軟件系統，說明書 |
|
選件 |
GPIB通訊模塊，Pass/Fail接口模塊 |
