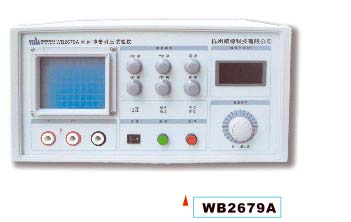

| 產品名稱：WB2679A匝間沖擊耐壓試驗儀 |
| 產品型號：WB2679A |
| 產品產地：杭州 |
 |
WB2679A匝間沖擊耐壓試驗儀概述:
本儀器對微型電機及相關繞組等，檢測匝間短路，線圈電暈放電，局部短路等均有相當準確的結果。本儀器是貫徹GB755—2000、GB14711—93標準的一種新型儀器。
WB2679A匝間沖擊耐壓試驗儀工作原理:
本儀器采用單高壓回路，以脈沖波形比較法，用波形衰減的差異來確定故障所在。由于波前時間短，能量小，可認為是無損試驗。
WB2679A匝間沖擊耐壓試驗儀主要技術指標及適應范圍:
1.脈沖峰值電壓：1000—5000V（連續可調）
2.測量精度：+5%+1個字（1500—5000V）
3.脈沖電容：0.01uF—0.047uF
4.波前時間：0.2Us
5.峰值電壓顯示：LED數字顯示
6.工作電源：220V+10% 50Hz
7.功耗：<150VA
8.外型尺寸：447×440×235mm
9.重量：20kg
10.適用范圍：滿足各種型號規范一般通用型的微電機，家用電器電機（空調電機、風扇電機、洗衣機電機、冰箱電機等）及相關的低壓繞組線圈及Y180以下全部電機。
WB2679A匝間沖擊耐壓試驗儀使用方法:
1.接上電源線。
2.合上電源開關（13），開關指示燈亮，示波屏上可看到一條水平亮線。（掃描線）
3.此時根據亮度調節（6）、（7）旋鈕，使之亮度適中，掃描線清晰。
4.并請將高壓調節旋鈕（9）逆時針調到底。
5.開機約五分鐘后即可進行沖擊耐壓試驗。
6.腳踏開關插入高壓輸出控制插座（17）。或手控開關開啟
7.把（10）、（11）、（12）三根輸出線根據試驗要求與被試品進行連接。
8.踏下腳踏開關，逐漸調節高壓調節旋鈕（9）（順時針調節）使電壓升到試驗電壓值。如匝間絕緣良好，則波形重合。如匝間絕緣故障，則波形就回錯位。調整波形請調節（5）、（4）、（3）、（2）旋鈕。
WB2679A匝間沖擊耐壓試驗儀注意事項:
1.本儀器為高壓設備，應確保外殼良好接地。
2.切勿放在高溫潮濕，塵埃過多及腐蝕性地方。
3.當要檢查儀器內部時，應關閉電源。
4.在搬動和使用時應避免強烈振動及機械沖擊。
5.高壓輸出線磨損時，應及時更新。
6.進行實驗時，屏幕上出現電暈放電，打火等不正常波形時，不要長時間保持高壓。
7.如聽到機內有異常放電聲音時，應暫停試驗，關閉電源后進行檢查，排除后方可繼續進行。
