| 產品名稱：沖擊試樣缺口投影儀 |
| 產品型號：CST-50 |
| 產品產地：山東 |
 |

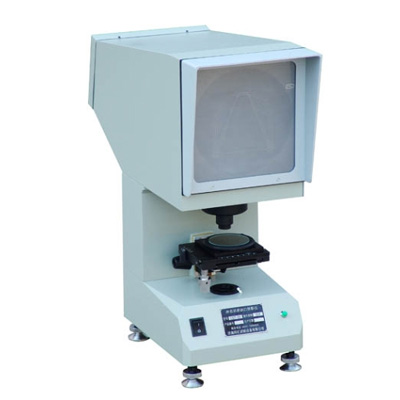

沖擊試樣缺口投影儀
一. 沖擊試樣缺口投影儀產品說明：
CST-50型沖擊試樣缺口投影儀是我們根據目前國內廣大用戶的實際需求和GB/T229—94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。
二. 沖擊試樣缺口投影儀主要技術指標：
1、投影屏直徑：200mm
2、工作臺尺寸：
方工作臺尺寸：110×125mm
方工作臺直徑：90mm
工作臺玻璃直徑：70mm
3、工作臺行程：
縱向：±10mm
橫向：±10mm
升降：±12mm
4、工作臺轉動范圍: 0～360°
5、儀器放大倍率：50X
物鏡放大倍率： 2.5X
投影物鏡放大倍率：20x
6、光源（鹵鎢燈）：12V 100W
7、電源： 220V 50Hz
8、外形尺寸：515×224×603mm
9、重量： 18kg
