| 產品名稱：LSH-800三維激光抄數機 |
| 產品型號：LSH-800 |
| 產品產地：江蘇 |
 |

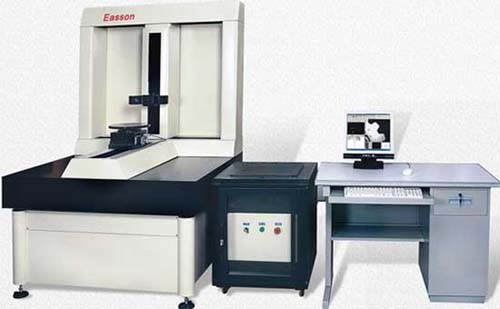

LSH-800三維激光抄數機
LSH-800三維激光抄數機是專為逆向工程設計，能在復雜的工作曲面進行測量抄數，可快速測量物體的輪廓幾何數據，并生成通用的電腦檔案格式文件，送入通用的CAD/CAM系統，作進一步的后處理，最后將生成可在CNC機床上加工的機械加工程式。
LSH-800采用高精度的0.001mm分辨率光學電子尺作為測量定位，全閉環的運動控制，提高抄數機的定位粘度。
LSH-800采用激光配合雙CCD攝影機系統作掃描測量，掃描景深長達150mm，令測量更暢順容易。
LSH-800功能強大，提供四種的掃描方式，包括平面掃描，360度旋轉掃描，二相位掃描和混合式掃描，掃描結果以ASC通用格式輸出，可轉換成IGS，STL，DXF，IMW等流行的CAD數據格式
LSH-800三維激光抄數機參數
|
型號 |
三維激光掃描系統 |
二維放大投影系統 |
|
掃描景深 |
150mm |
放大倍數 |
光學放大20倍 |
|
單次掃描寬度 |
50mm |
分辨率 |
0.001mm |
|
掃描精度 |
≤0.05mm |
投影精度 |
0.02mm |
|
控制軟件 |
Rescan |
|
操作方式 |
軟件控制 |
|
工作裝夾方式 |
任意裝夾 |
|
重量 |
1200kg |
|
掃描量測精度 |
0.05mm |
|
抄數速度 |
1000點/秒 |
|
機臺定位精度 |
+0.005mm |
|
測量行程 |
600X800X400mm |
|
外形尺寸 |
1400X1200X2000mm |
|
掃描方式 |
平面掃描、360度旋轉掃描、二相位掃描、混合式掃描 |
|
數據輸出格式 |
ASCII通用格式，可通軟件轉換成IGS、STL、DXF、IMW等專用格式 |
|
