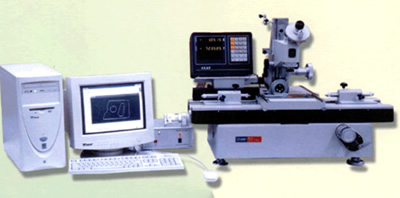

19JPC微機型萬能工具顯微鏡
19JPC微機型萬能工具顯微鏡用途:
19JPC微機型萬能工具顯微鏡是應用計算機輔助測量的新一代萬能工具顯微鏡，能解決各種復雜的二維測量問題。 傳統的萬工顯對于視場中不能直接觀測到的幾何元素，如圓心、中點、交點、中心線及其相互距離，夾角等等都很難進行測量，而在19JPC儀器上均能迎刃而解。 該儀器采用精密光柵傳感器和PC系列微機以及數據接口卡采集測量數據，同時19JPC二維測量程序進行數據處理，顯示并打印測量結果。儀器操作方便，按照屏幕顯示圖形菜單，鍵入測量命令就可以開始測量。 儀器在測量過程中，彩色顯示器屏幕上可實時顯示瞄準點的工件坐標，直角坐標或極坐標可隨時轉換，對于極坐標測量及凸輪測量尤為方便。儀器使用公制和英制兩種計量單位。計算精度分別達0.0001毫米和0.00001寸。儀器可對工作臺滑座導軌的裝配誤差自動修正，進一步提高了測量精度。
19JPC微機型萬能工具顯微鏡儀器特點:
微機型萬能工具顯微鏡19JPC是在數字式萬能工具顯微鏡19JC的基礎上采用計算機技術對測量數據進行數據處理。軟件的可組合性和可開發性增強了系統的功能，在更大范圍內滿足廣大用戶的需要。微機性萬能工具顯微鏡是機械、電子制造業、計量測試所廣泛使用的一種多用途計量儀器。可以用來測量量程內的任何零件的尺寸、形狀、角度和位置。
典型測量對象
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、小徑、螺距、牙型半角。
測量齒輪滾刀的導程、齒形和牙型角。
測量電路板、鉆模或孔板上的孔的位置，鍵槽的對稱度等形位誤差。
主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
采用光電數顯技術，以精密光柵尺作為測量元件。采用先進計算機技術，將光柵數顯系統采集的長度信號實時輸入計算機，有專用二維測量軟件進行數據處理，并打印出結果或圖形，準確，高效。
主顯微鏡可左右偏擺，用于對螺旋零件進行測量。
以非接觸測量為基本方法，透、反射照明，可檢驗幾何形狀復雜的零件。
附件齊全，使用面廣。
19JPC微機型萬能工具顯微鏡儀器成套性：
1．主機：數字式萬能工具顯微鏡19JC 2．二維數據采集器
3．二維測量計算機操作系統（軟件） 4．聯想電腦及彩色噴墨打印機
19JPC微機型萬能工具顯微鏡二維測量計算機操作系統軟件:
主要功能:
1．基本測量功能：采用WINDOWS界面，所有操作均由鼠標控制，可以進行點、線、圓、弧、角、直線度、圓度、齒輪、螺紋、凸輪等測量。
2．計算功能：測量過程結束后，工件輪廓圖顯示在計算機屏幕上，各種計算求值全部由鼠標完成。
3．圖形編輯功能：可以對工件輪廓圖進行修改，產生新的輪廓圖。
4．打印功能：所有測量結果、計算結果以及工件輪廓均以文件形式保存在計算機中，可隨時調用、編輯和打印。
5．CAD接口：通過CAD接口可以調用AUTOCAD，充分利用AUTOCAD的功能。
19JPC微機型萬能工具顯微鏡主要技術規格:
1．測量范圍與分度值
Ｘ、Ｙ坐標 測量范圍： 200×100㎜ 分格值： 0.0005㎜
瞄準顯微鏡 升降行程： 120㎜
力臂傾斜范圍： 左右各15度 分度值： 10′
照明光闌調節范圍： Φ3～Φ32㎜ 分格值： 1㎜
測角目鏡 角度測量范圍： 360° 分度值： 1′
輪廓目鏡 角度測量范圍： ±7° 分度值： 10′
圓弧分劃板： 曲率半徑： R0.1～100㎜
螺紋分劃板： 普通螺紋螺距 t = 0.25 - 6㎜
梯形螺紋螺距 T = 2 - 20㎜
光學分度臺 測量范圍： 360° 分度值：10″（投影讀數）
（選購件） 玻璃臺面直徑： Φ106㎜
光學分度頭 測量范圍： 360° 分度值： 1′
光學****** 測頭直徑： Φ3±0.1㎜
（實際直徑值的極限檢定誤差不大于0.5μm）
測量力： 0.1±0.03N
最大測量深度： 15㎜
玻璃工作臺 玻璃臺面尺寸： 215×130㎜
頂針架 最大夾持直徑： Φ100㎜
最大夾持長度： 被測件直徑 ≤ 55㎜時： 750㎜
被測件直徑 ＞ 55㎜時： 600㎜
高頂針架 最大夾持直徑： Φ180㎜
最大夾持長度： 600㎜
V形架 左V形架前后調節范圍： 前后各5㎜
右V形架高低調節范圍： 向上15㎜；向下3㎜
最大承載量 40㎏
2．瞄準顯微鏡光學參數
|
物鏡放大倍數標志值Tag |
1× |
3× |
5× |
|
總放大倍數Total |
用測角或輪廓目鏡 |
10× |
30× |
50× |
|
用雙像目鏡 |
15× |
42× |
65× |
|
物方視場
（㎜） |
用測角或輪廓目鏡 |
φ20 |
φ6.6 |
φ4 |
|
用雙像目鏡 |
φ13 |
φ4.7 |
φ3 |
|
工作距離
（㎜） |
用測角或輪廓目鏡 |
81 |
90 |
65 |
|
用雙像目鏡 |
47 |
85 |
63 |
3．儀器精度
溫度要求 ⑴ 工作室的溫度應為20 ± 2 ℃
⑵ 工作室的溫度變化每小時≤1 ℃
⑶ 被測件和儀器的溫度差≤0.5 ℃
在滿足所規定溫度要求的條件下，儀器有如下保證：
①X、 Y 坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：
（1 + L / 100）μm 式中L = 測量長度 單位：㎜
儀器的分劃尺按修正表進行修正時：X向不大于0.0035㎜
Y向不大于0.0025
② 測角目鏡 測量角度的最大不準確度：不大于1′
③ 雙像目鏡 合像的不穩定性： 不大于0.0005㎜
合像的不正確度： 不大于 0.001㎜
④ 光學分度頭 最大不準確度： 不大于30″
⑤ 光學分度臺 最大不準確度： 不大于20″（選購件）
⑥ 光學分度器 測量的不穩定性： 不大于0.001㎜
測量的不準確度： 不大于0.0015㎜
4．儀器重量、外形尺寸
主機凈重：約250㎏
外形尺寸：（X × Y × Z）：980 ×1020 ×640mm
