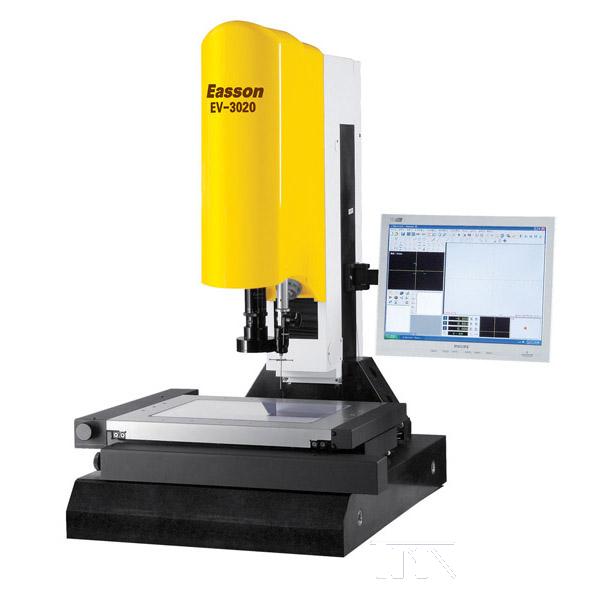

EV系列光學影像測量儀，具功能強大，最高價格性能比的特點。
EV系列光學影像測量儀采用本公司開發的精密多段倍率，超低變形，遠心光學設計的變焦鏡頭，配上本公司專為光學測量而設計的專用DSP1/2"CCD彩色影像系統，將被測工件的表面紋理清晰細致地顯現，輪廓層次分明，精確無誤地放大20－125倍作精密測量
EV系列光學影像測量儀以高精度的大理石作機身的支架，配上高精度工作臺，X/Y/Z三軸均裝有分辨率為0.001mm的精確的光學尺測量系統，X/Y/Z軸的量測精度高達（3+L/200）um。
EV系列光學影像測量儀配備由本公司自行開發，功能強大，使用簡單的全功能測量軟件，測量結果可以圖檔DXF格式輸出至各類通用的CAD軟件，如AUTOCAD，MASTERCAM等等，方便用戶使用于抄數應用，相反地，用戶也可將DXF格式的圖檔輸入至本公司的測量軟件內，作直觀測量比較。
EV系列光學影像測量儀配備本公司自行開發，使用簡單的SPC統計分析軟件，使用戶可以輕松對其加工流程進行科學化分析，從而輕易地找出流程中的誤差趨勢，以及工序中存在的問題。所有測量結果均可輸出至通用的辦公軟件，如EXCEL，WORD等格式，方便用戶保存，編制質量檢查報告，或作進一步的處理。 |
|

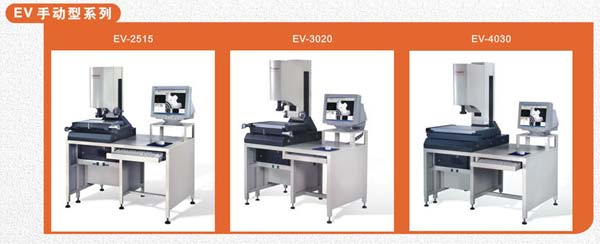

EV2515 EV3020 EV4030影像儀 影像測量儀參數 |
|
型號 |
EV-2515 |
EV-3020 |
EV-4030 |
|
|
|
|
|
|
量測行程X/Y/Z |
250X150X150mm |
300X200X200mm |
400X300X250mm |
|
外形尺寸
長寬高 |
100X60X40cm |
120X72X160cm |
120X72X160cm |
|
機身重量 |
170kg |
280kg |
410kg |
|
重復性 |
2um |
|
機臺承重量 |
30kg |
|
操作方式 |
手動 |
|
量測分辨率 |
0.001mm |
|
X/Y/Z軸
測量精度 |
3+L/200um |
|
光源系統 |
全電腦程控,USB控制四路上光源,直軸可調下光源 |
|
平臺結構 |
00級花崗石機臺及立柱 |
|
精密測頭
選配 |
英國Renishaw高精度接觸式精密測頭 |
|
鏡頭 |
超低變形,多段分辨率遠心光學設計鏡頭Telecetric Lens |
|
放大倍率 |
光學放大倍率0.7-4.5X,影像放大倍率20X-125X |
|
標準電腦配置 |
C4/2.4G/256M內存/40G硬盤 17"寸CRT顯示器 |
|
影像系統 |
Easson高解析度CCD影像頭1/2"SONY CCD Sensor及支專用DSP |
|
|
